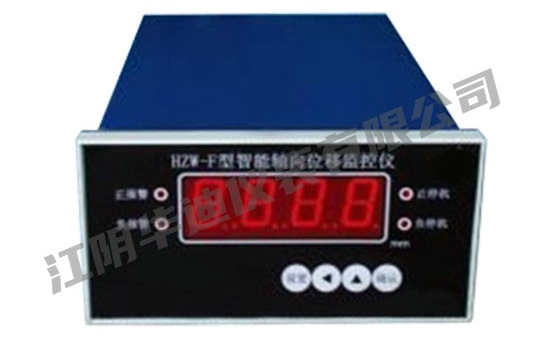

轴向位移监控仪

2020-06-10

轴向位移是机器内部,转子沿轴心方向,相对于止推轴承二者之间的间隙而言,轴向位移

的测量,可以指示旋转部件与固定部件之间的轴向间隙,对于旋转机械,如蒸汽轮机,燃汽轮

机,水轮机,离心机和轴流压缩机等,轴承位置是一个十分重要的信号,过大的轴向位置将引

起大的机构损坏,而轴向位移监控仪,对止推轴承的损坏,可提出早期报警和保护,一般情况

下,被测面是轴上的止推法兰或者轴上蒸汽流量计别的平面,而电涡流探头应能直接探测止推法兰(如果它和轴是一个整体的话)或其它沿轴向的平面。

功能说明(智能型)

1、实现智能处理:报警Ⅰ值、Ⅱ值可通过面板按键任意设置

2、可通过按键调整通道零位电压,无需电位器调整,方便现场调试

3、断线检测保护:断线封锁报警、停机继电器输出,NOK灯亮

4、通道失效指示:当其中一个通道故障不能正常工作时会自动退出,另一通道继续工作

5、具备上、掉电检测功能,同时切断报警、停机输出回路

6、可以查看间隙电压值

7、当参数设置或查看间隙电压时,1分钟不进行键盘操作,自动回到测量状态

8、报警输出通过“与”逻辑输出二个通道的孔板流量计报警信号,停机信号通过“与”逻辑输出二个通道的停机信号,使保护功能更加可靠安全 (对双通道而言)

9、报警保持,当装置发生报警,将保持报警状态,在报警条件消失后,使用复位键解除报警状态(若报警状态依然存在则不能消除)

电气指标:

1、外接电源;220VAC 50Hz 0.5A

2、输入
信号:接受一个WT型电涡流传感器的信号
灵敏度:4V/mm或8V/mm
输入阻抗:>50KΩ
3、量程
量程范围:0~4 mm——由电涡流传感器线性范围确定
4、显示
显示方式:三位半0.8英寸LED数码管
显示精度:±1 %满量程
光电管LED指示:报警、停机红色LED;故障NOK黄色LED
5、输出
电流输出:4~20mA有源
输出负载:≤500Ω
6、报警点设置
范围:0~100%满量程
精确度:±0.5%
7、继电器
密封:环氧树脂
节点容量:2A/220VAC或1A/28VDC
节点输出:常开触点
8、RS485通讯接口:用于参数编程组合
波特率:9.6K~38.4K6P

环境指标:

温度范围
运行时:0℃~+65℃
储存时:-30℃~+80℃
相对湿度:至95%,不冷凝

物理指标 :

外形尺寸:160×80×250mm
开孔尺寸:152+1×74+1 mm
重 量:2K g
