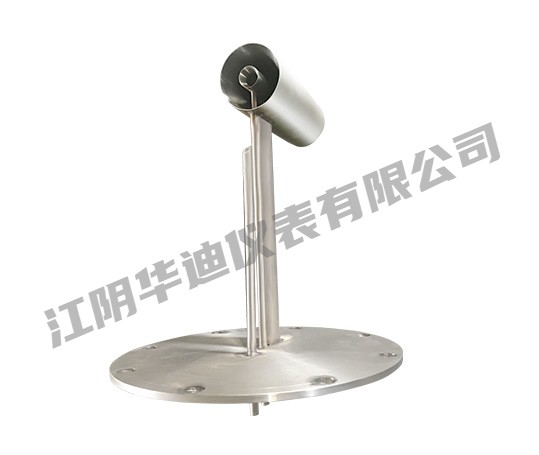

一、测量原理：

    该产品测量原理与毕托管原理相似，是把两个不同尺寸的文丘利合理组合，以达到把差压信号两次放大的效果，从而提高测量精度，详见结构图。

    引出管的正压管安装在外文丘利之外，引出全压。引出管的负压管。取内文丘利的喉部处，经过内外两个文丘利的流速收缩作用，使喉部处的静压随流速的增加而迅速降低。从而获得比毕托管、阿牛巴、机翼等节流装置的差压信号大4倍以上。另外由于外文丘利对内文丘利的抽吸作用，能使内文丘利出口紊乱的气流被整流，因此双文丘利的特性比较稳定。

    双文丘利结构固定后，在风洞试验中测量在各种流速下的差压值，求得流速与差压的关系，从而求得双文丘利的“流量系数”。

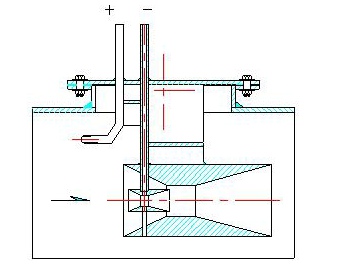

双双文丘利流量计结构图

对与圆形管道其基本公式为：

         Q = 0.003995·α·D2·

式中：   Q —— 被测介质

         α—— 流量系数

         D —— 管道内径        mm

       △P —— 差压            Pa

         ρ—— 被测介质密度    kg/m3

对与矩形管道其基本公式为：

          Q = 0.005087·α·A·B·

式中：    A —— 矩形管道边长  mm

          B —— 矩形管道短边  mm

二、安装使用：

 1、双文丘利是用来测量烟气、空气、风量等介质，它几乎没有阻力损失、差压信号大、灵敏度高、性能稳定、工作可靠、结构简单、维护方便等优点，适用于大流量，大管径尤其是矩形管道的流量测量，是目前国内低流速大流量风量测量的理想装置。

2、在管道上找准中心点，画好中心线，开好孔，把双文丘里放入管道内，焊好座套即可（开孔尺寸为230*120mm）。在多点测量中，画好中心线，分好等份，找准中心点，按同样的方法焊接好后，将正压管串连起来，负压管串连起来即可。

3、双文丘利在水平管道上安装时，可上部垂直向下，也可由下而上垂直安装。对与含尘或含有固体粒子较大的介质，最好装在自下而上的垂直管道上。当管道内径小于700mm时，双文丘利与管道不同轴度不得大于5mm.

4、安装文丘利的工艺管道应有一段直管段长度，建议按前2D后1D考虑
