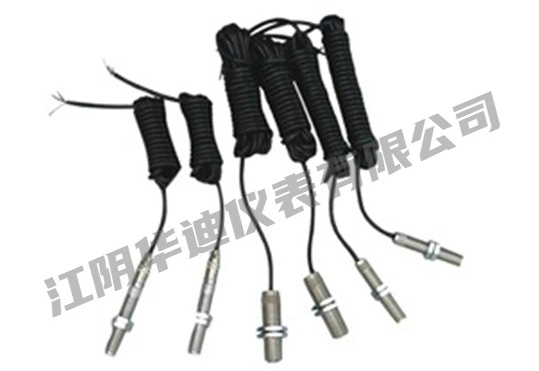

霍尔旋转方向传感器

2020-06-09

霍尔旋转方向传感器,内部集成了两个霍尔器件,按一定的角度布置,感应出两个频率,幅度,

极性相同的转速信号,而随旋转方向的不同,这两个信号有不同的相位差,传感器内的特殊电

路检测这个相位差而产生方向逻辑输出。

技术指标

1.输入电压: 12V ~24VDC

2.最大电流:20mA

3.输入频率范围:0~20KHz

4.输出信号:0~20V矩形脉冲

5.使用温度范围:-40~+125℃

6.螺纹规格:M16×1

7.齿轮与安装要求
齿宽:≥10mm
齿长:≥6mm
齿高:≥3mm
齿间距:≥10mm

传感器安装方向标记应与齿盘中轴线平行。

传感器端面部中心应对准齿顶中心安装。

安装间隙:推荐0.8~1.2 mm

订货代号: SZCB-03N(二组NPN输出)
