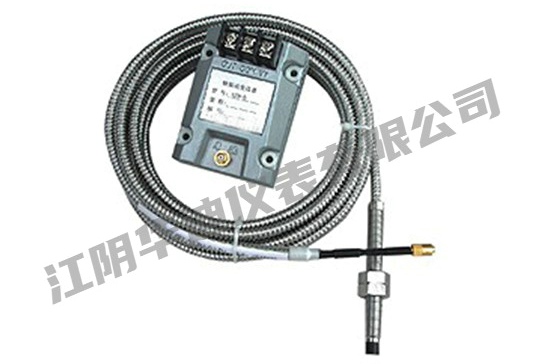

振动变送器与磁电式速度传感器配接用于测量旋转机械的绝对振动，可以早期发现

旋转机械异常情况，及时处理，消除隐患。故障监测：监测旋转机械的绝对振动，如机壳振动，

轴瓦振动，机架振动等；监测由于转子的不平衡，不对中，机件松动，滚动轴承损坏，齿轮损

坏等引起的振动增大。

测量参数：位移、速度

机组类型：中小机组的振动的监测，如汽机，风机，压缩机，电机，泵，齿轮箱等；特别适用于老机组的改造

安装要求：只需在机壳上打一螺孔，将传感器固定在双头螺钉上，无须对机器内部进行任何操作

电气指标：

1、 外接电源:220VAC±10% 50Hz 或24VDC

2、输入
信号：接受一个ST系列磁电式速度传感器的信号
灵敏度：20 mV/mm/S±5%
频响：10～300Hz
输入阻抗：>100KΩ

3、量程
量程范围：0～500μm（峰-峰值）
0～50.0mm/S（真有效值）

4、精确度：±1%满量程

5、输出
电流输出：4～20mA 有源
输出负载：≤500Ω

环境指标：

温度范围
运行时：-25℃～+65℃
储存时：-40℃～+85℃
相对湿度：至95%，不冷凝

物理指标：

外形尺寸：76×100×65mm
安装螺孔尺寸：孔间距64×76mm
重 量：1Kg

订货指南

振动变送器必须配置ST系列速度传感器形成系统

A□- B□- C□

选型说明

量程范围A□：1——0～100μm； 2*——0～200μm ； 3——0～500μm
（ 注： 1～3为振动位移选择）

4——0～10.0mm/S； 5*——0～20.0mm/S；6——0～50.0mm/S
（ 注： 4～6为振动烈度选择）

电源电压B□：1——220V AC； 2*——24V DC

传感器选择C□：1——ST-2； 2*——ST-3

无特殊情况，厂家按*项生产；如有特殊要求，请与我公司协商
标准配置 振动：B-Ⅰ- A2- B2- C2；
烈度： A5- B2- C2
